NXP天津进行新产品推荐会

CX3324A 针对物联网低功耗的测试方案

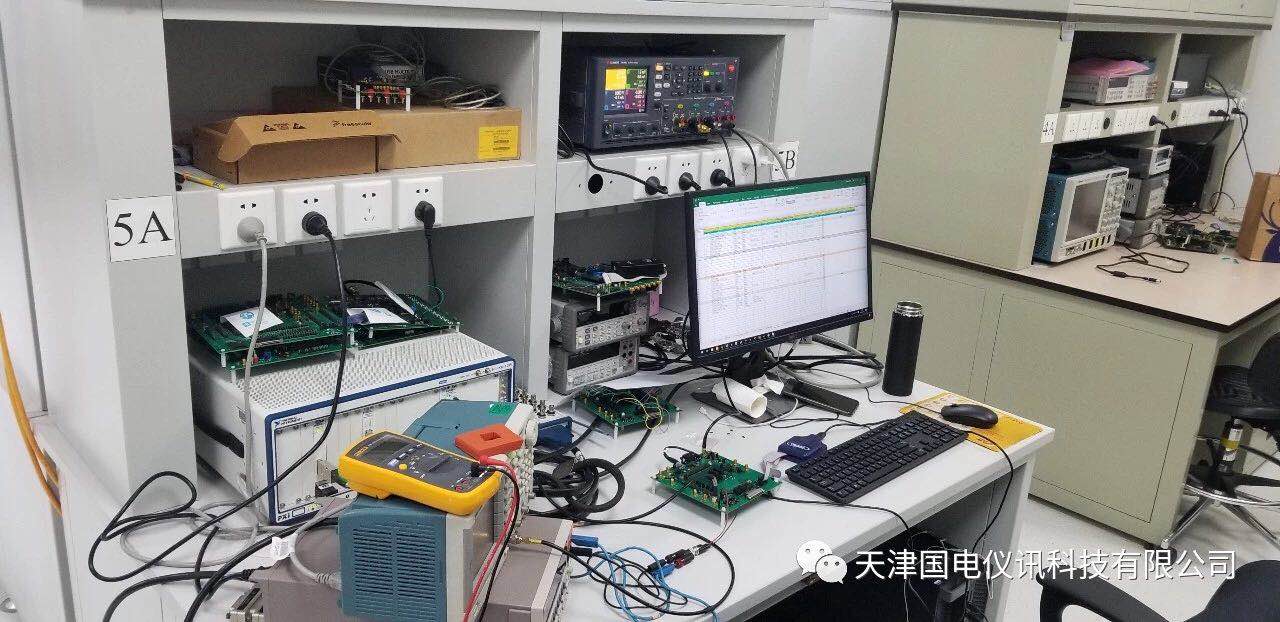

现场：

CX3324A 器件电流波形分析仪，1 GSa/s，14/16 位，4 通道

主要特性与技术指标

主机功能特性

• 为电流和差分传感器以及无源探头接口适配器提供 4 个模拟通道

• 带宽选件：50 MHz、100 MHz、200 MHz

• 存储器深度选件：4 Mpts/通道、16 Mpts/通道、64 Mpts/通道、256 Mpts/通道

• WXGA 14.1 英寸多点触控电容屏

测量功能

• 14 位或 16 位动态范围

• 经过优化，能够采集低噪声电流传感器的输出

• 1 GSa/s 采样率和 200 MHz MAX带宽

• 提供常见的触发类型和算术运算功能

可以使用的电流和差分传感器与适配器（可选附件产品）

• 电流传感器：CX1101A、CX1102A、CX1103A、CX1104A

• 差分传感器：CX1105 A

• 适配器：CX1151A

• 数字通道：CX1152A（仅适用于 CX3324）

分析功能

• 可以在 “任何地方” 进行缩放，深入分析波形

• 自动功率和电流分析工具

• 统计分析：直方图、CCDF

• 频谱分析（FFT）

描述

CX3324A 是一款 4 通道主机，支持工程师和研究人员用 2 个以上通道进行电流波形测量。它使用一个无源探头接口（CX1151A）及一个电流传感器（CX1101A、CX1102A、CX1103A、CX1104A）或差分传感器（CX1105 A），便能进行功率测量。另外还提供多种带宽选件（50 MHz、100 MHz 和 200 MHz）和存储器深度选件（每通道 4 Mpts、16 Mpts、64 Mpts 和 256 Mpts）。CX3300 用户如需更高性能，可以同时升级带宽和存储器深度选件。8 通道数字通道（CX1152A）可以与这个 4 通道型号结合使用，让您获得更大的触发灵活性。
